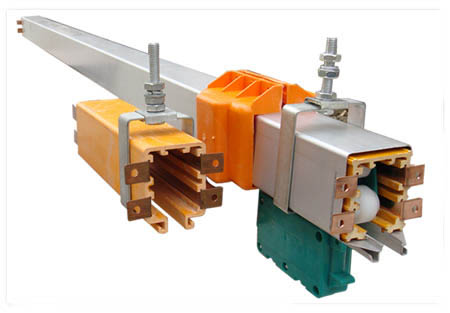

多極管式安全滑觸線

多極管式安全滑觸線

產品介紹:多極管式安全滑觸線

產品詳細


一、產品概述


     HXTS(DHG)系列碳刷集電滑線導軌是在高強度、高絕緣性能半封閉的工程塑料導管內,嵌入多極銅排作為輸電母線。

     HXTL(DHG)系列碳刷集電滑線導軌是在高剛度鋁合金管內,嵌入帶高絕緣性能工程塑料的銅排作為輸電母線。是我公司在消化國外先進技術基礎上研制生產的該系列產品。

     HXTS、HXTL(DHG)的導管內有裝配緊湊、移動靈活的集電器小車,在移動受電設備的拖動下,同步移動。同時通過在集電器上配置的多極電刷在導軌上滑動接觸,將導軌上電源可靠地輸給移動受電設備。



二、產品的特點及用途


    1、HXTS、HXTL(DHG)系列產品的外殼防護等級為IP23,半封閉結構對操作、維護人員接觸導管外部無任何傷害。

    2、輸電銅排母線電流密度高、阻抗低、線路損失小。電刷具有良好的柔性和自潤滑性,集電器移動靈活、定向性好、接觸性好,有效地控制了接觸電弧和串弧現象。

    3、多極輸電母線集中于一個導管內,安裝十分方便。其固定支架、連接器、懸吊裝置,均以標準提供、裝拆、調整、維修十分方便。

    4、HXTS、HXTL(DHG)系列產品有輸電導管、集電器、正交器或同步器、導軌連接器、熱膨脹補償裝置、懸吊裝置組成,各種配件齊全,以滿足不同場合的要求。

    5、HXTS、HXTL(DHG)系列產品適用于電動葫蘆、電動橋式起重機、龍門式起重機、堆垛機、移動式電動工具等移動受電設備,工業產品的自動生產線、檢測線、廠礦、車間的固定敷設母線。

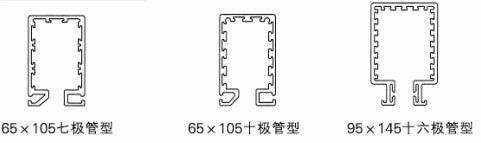

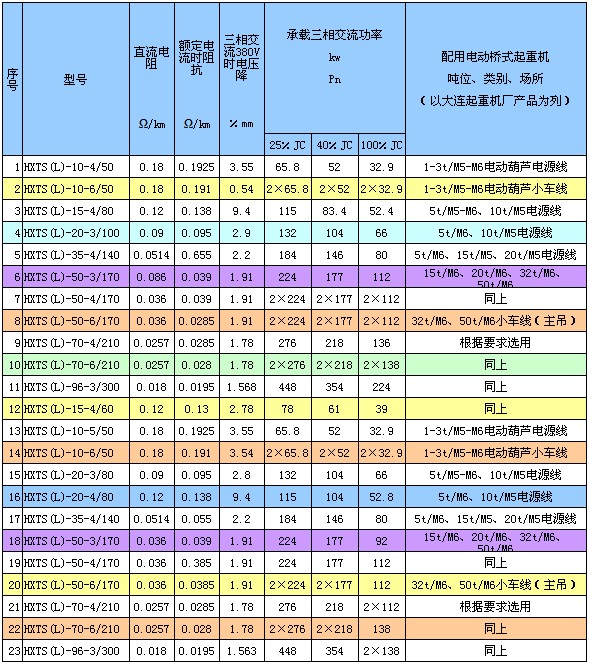

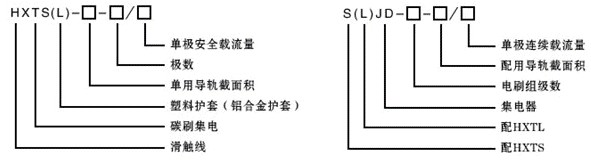

三、產品的型號及規格













  注:1、HXTL型號與HXTS型號同;2、序號1-5為常用規格。

四、產品主要技術指標和使用參數

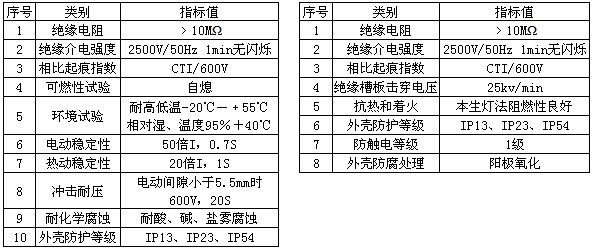

   1、安全指標

HXTS                               HXTL

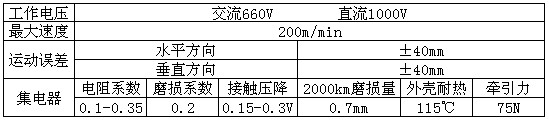

   2、技術參數



   3、使用環境



五、產品的選用原則

     HXTS、HXTL(DHG)系列導軌的導軌選用可按查表法、功率法、電流法三種方法選擇

   (一)查表法:

         按現場負載配置系統功率、負載持續率、使用環境起重機型號、噸位、類別確定導管規格。

   (二)功率估算法:

         1、計算負載系統功率

           n負載同時動作  ΣΡ=Ρ1+Ρ2+……+Ρn

             n個負載中不同時動作  ΣΡ=Ρ1+Ρ2+Ρ3……

           其中Ρ1是最大負載

        2、查表找出Ρn

        3、Ρn﹥ ΣΡ

        4、負載持續率和許用環境溫度應折算一致

    (三)電流估算法

       1、工作電流估算:不同負載由不同持續率確定,折算工作溫度40℃

          IF=IF1+IF2+……IFn

          IF1:最大功率電機折算Jc=100%工作電流  IF2:其余可能同時動作電機折算Jc=100%工作電流

       2、對于大容量、多電機起重機,可用經驗公式:IF=K1(P1+P2+P3)+K2ΣP+A

          P1、P2、P3三個最大功率電機的功率和(Jc=25%)   ΣP:所以電機總功率(Jc=25%)

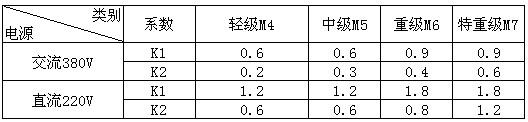

          A:其它負載電流    K1、K2:轉換系數(電流轉換系數如下表)

         3、查表選用導軌電流規格IN

        4、滿足IN>IF(IN是40℃時連續載流量)

      (四)電壓校核

     選用HXTS、HXTL(DHG)系列導軌,長度在100米內可不進行電壓校核驗算。大于100米時必須電壓校核。

          1、電壓降△U指標要求:

             一般重設備△U<7%,冶金起重機△U<5%,其它用電設備根據產品要求確定△U。

          2、校核方法:



                其中:Imax=K(IF1+IF2+IF3)

                      K:繞線電機=2  直流電機=2-2.5  異步電機見產品樣本

                      L:計算長度(見供電方式)  δ:導電率  銅:50MΩ/mm2

                      S:導軌母線截面積mm2  Un:額定工作電壓  COSφ:功率因素

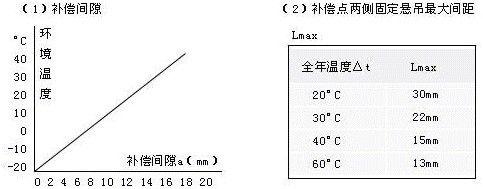

六、熱膨脹補償方法的確定

    1、室內安裝,長度小于100米,一般不加熱膨脹補償段,僅在每節連接處留有5mm間隙。

    2、室外安裝或長度超過100米時,應加熱膨脹補償段



七、組件介紹

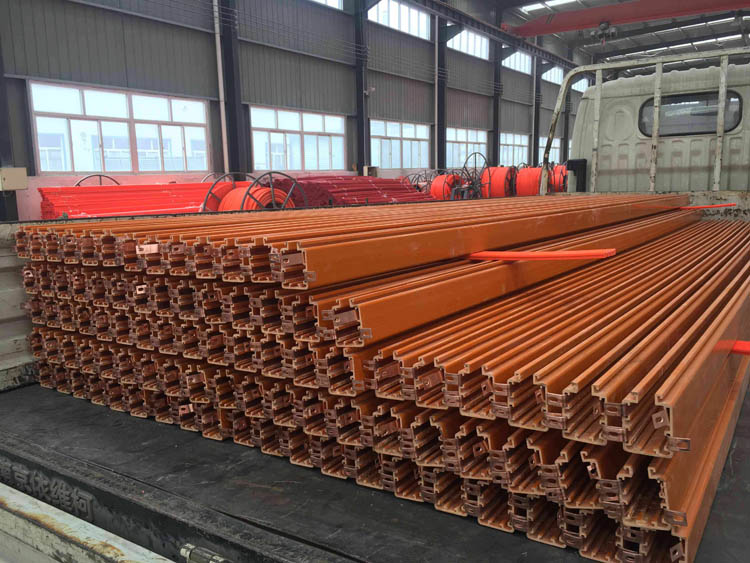

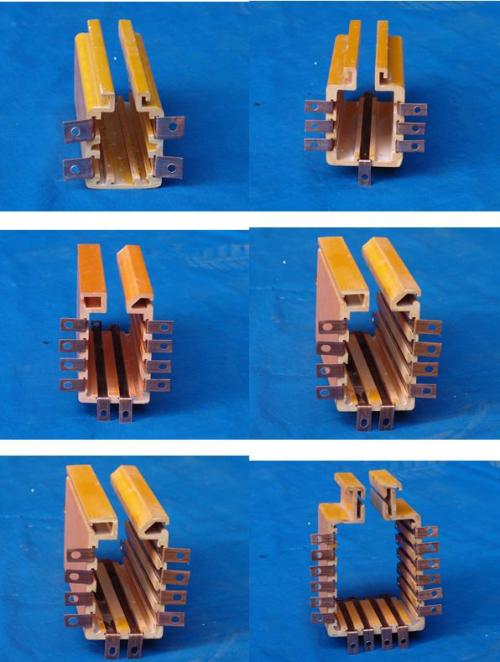

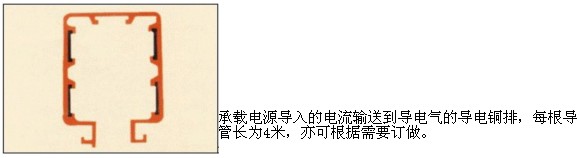

  1、供電導管

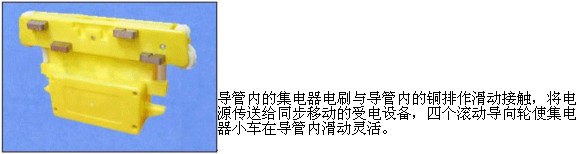

  2、集電器

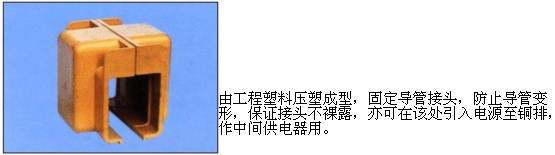

  3、連接器(兼作中間供電器)

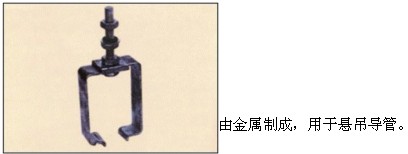

  4、吊架

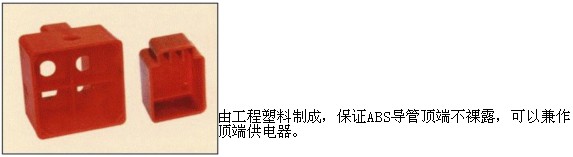

  5、端帽、頂端供電器

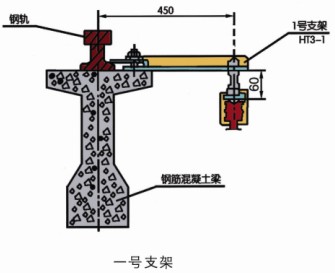

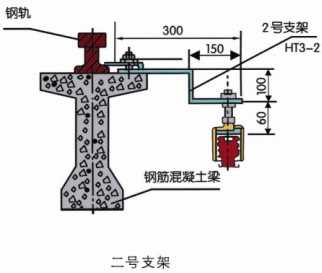

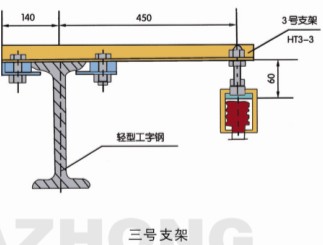

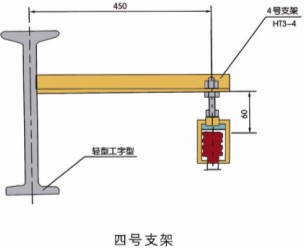

  6、安裝支架及集電器撥叉



八、安裝形式

    室外安全滑觸線地溝結構:垂直安裝圖A、側面安裝圖B、地溝活動蓋板,每0.5米/塊蓋合整個地溝,支架為基建時一次性建筑。







九、訂貨和儲運

1、訂貨:用戶在填寫訂貨單時,應詳細寫明單位名稱、地址及所需供電滑觸線型號、規格、數量等有關事項。

2、儲運及儲存:供電滑觸線主、副件分別裝箱,對于易損傷的零部件,由防震材料隔離旋轉,但仍應注意防止劇烈碰撞或倒置,以免損壞。供電滑觸線運抵單位,暫不安裝時,其儲備應具備良好的通風、干燥,盡可能避開高溫、熱源和高溫度的地方。
