產品概述:

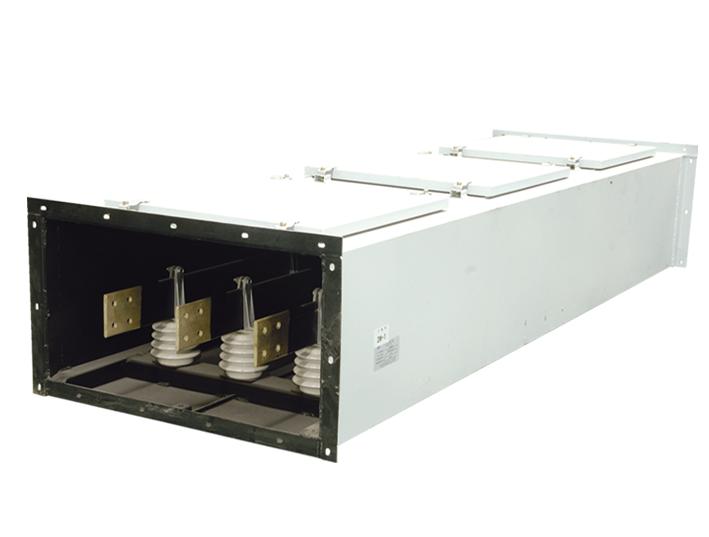

鋁鎂合金外殼共箱母線橋是我公司吸取國內同類產品的先進技術,自主開發設計的一種新型高壓共箱封閉母線槽。該產品,解決了傳統高壓共箱封閉母線槽的不足,使產品的技術性能得到很大程度的提升,達到國內同類產品領先技術水平,是值得客戶信賴穩定可靠的產品。

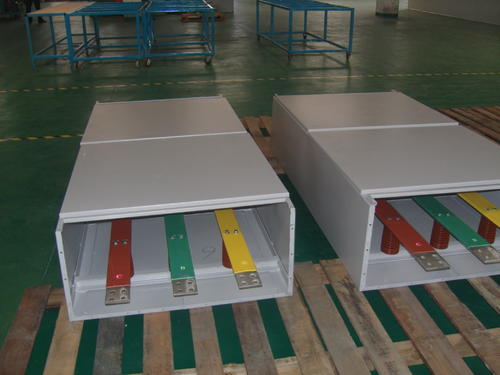

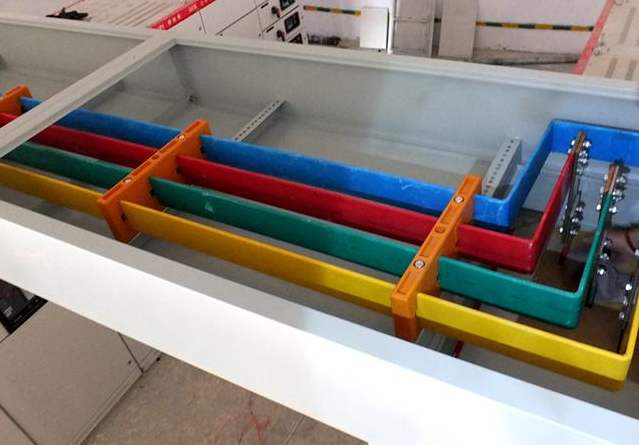

高壓共箱母線是金屬封閉母線的一種,是將三相導體封閉在一個金屬外殼內的結構,分為隔相和不隔相兩種,導體可以是銅排、鋁排、銅管、鋁管、槽銅、槽鋁等不同的材料和形狀。
產品的結構性能:
1、母線采用優質銅作為導體。
2、箱體由4mm優質鋁鎂合金板制作,為全封閉、不通風型。具有抗腐蝕性、極好的散熱性和接地性。
3、采用特殊拼裝設計,使較大的母線箱體能夠靈活拼裝,無需彎頭,使母線系統設計、安裝能達到程序化、標準化。
4、母線箱體表面光滑平整,表面可根據客戶要求噴涂油漆。
5、每相母排中間都留有150mm的安全距離,且每節母線外殼都設有接地端子,使母線安裝后能夠通暢的整體接地。
6、主母線和支撐絕緣子能承受額定短路峰值電流和額定短路時耐受電流的作用后而不產生任何機械應力的作用和電氣損傷。
7、封閉母線能在4s內承受,短路電流為I4=40KA作用下,其短路發熱溫度不超過限值,能承受短路電流(Ich二100KA)所產生的機械應力的作用。
